首页 > 介质波导滤波器

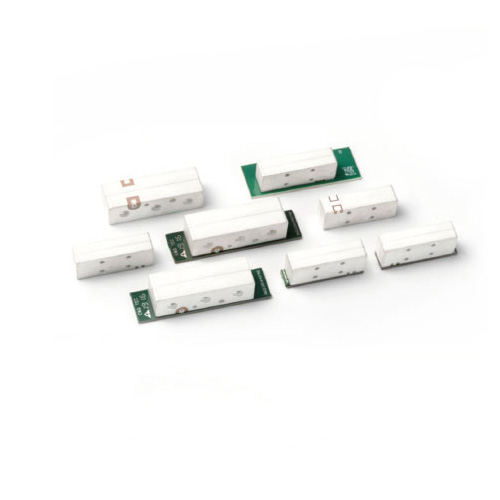

  • 介质波导滤波器


    产品特点:

    特点:高功率、低损耗、体积小、温漂小、矩形度高、远端抑制好、频率范围: 700MHZ~1 5GHz

    应用:各类通信基站、无线CPE、万物互联


    规格型号

    中心频率

    (GHz)

    带宽

    (MHz)

    插损

    (dB max)

    回波

    (dB min)

    功率

    (W)

    抑制

    (dB min)

    尺寸

    (mm)

    CDWF5R312A

    1.975

    90

    1.5

    16

    2

    35@1660~1780MHz

    40*30*8.3

    35@1850~1915MHz

    35@3300~3700MHz

    CDWF4R311A

    2.355

    10

    3.0

    15

    2

    38@1695~1780MHz

    40*30*7.3

    38@2496~2690MHz

    38@3300~3700MHz

    CDWF9R236A

    2.595

    160

    1.3

    17

    20

    65@0.3~2300MHz

    50.75*20*6.5

    54@2740~3300MHz

    61@3300~5000MHz

    CDWF6R283A

    2.35

    200

    1.5

    17

    4

    35dB@2100-2250MHz

         35dB@2450-2700MHz

    51.5*21.3*9.2

    CDWF6R096A

    3.5

    200

    1.3

    17

    8

    62@0~2025MHz

    27*7*11

    60@4400~5000MHz

    55@5150~5350MHz

    CDWF6R259A

    3.5

    200

    0.8

    17

    20

    65@0~2690MHz

    32*19.4*6.8

    50@3700~4400MHz

    60@4400~5000MHz

    CDWF6R330A

    3.525

    350

    1.5

    16

    10

    50@10~2690MHz

    26*19.5*6.2

    35@2690~3100MHz

    50@7100~7400MHz

    40@10650~11100MHz

    CDWF6R331A

    3.55

    500

    1.2

    16

    10

    50@10~2690MHz

    26*19.5*6.2

    35@2690~3100MHz

    50@6600~7600MHz

    40@9900~11400MHz

    CDWF6R175B

    3.65

    100

    1.3

    18

    8

    70@0~2170MHz

    39*14*14

    70@2500~2692MHz

    55@4400~5925MHz

    30@5925~7400MHz

    CDWF9R319A

    3.6

    400

    1.05

    16

    8

    71@DC~2690MHz

    82*71*8.0

    65@2690~2775MHz

    76@4400~5000MHz

    40@5000~11400MHz

    CDWF10R217A

    3.61

    380

    1.4

    16

    8

    71@DC~2690MHz

    90*113.5*8.0

    65@2690~2775MHz

    76@4400~5000MHz

    40@5000~12750MHz

    CDWF10R320A

    3.61

    380

    1.35

    16

    8

    71@DC~2690MHz

    82*71*8.0

    65@2690~2775MHz

    76@4400~5000MHz

    40@8000~11400MHz

    CDWF6R323A

    3.702

    280

    1.0

    16

    10

    50@10~2690MHz

    26*19.5*6.2

    35@2690~3550MHz

    50@7100~7960MHz

    40@10650~11940MHz

    CDWF7R267A

    3.84

    280

    1.5

    17

    10

    65@9KHz~3300MHz

    45*23.5*6.7

    30@3300~3640MHz

    50@4090~4400MHz

    60@6500~9000MHz

    CDWF7R327A

    3.84

    280

    1.4

    15

    10

    60@0~3300MHz

    35*18*6.9

    50@4090~4400MHz

    60@4400~6500MHz

    CDWF6R110A

    4.9

    200

    1.4

    17

    8

    65@0-2700MHz

    35*10*11.5

    65@3300~4200MHz

    50@5850~6000MHz

    CDWF6R348A

    4.9

    200

    2.0

    14

    /

    55dB@10-4700MHz

         55dB@5.1-12GHz

    38*25.5*7.9

    CDWF6R355A

    5.55

    500

    1.0

    14

    2

    30dBc@f0±500MHz外

         50dBc@f0±3GHz-4GHz

    16.3*14.5*3.9

    CDWF6R356A

    6.55

    500

    1.0

    14

    2

    30dBc@f0±500MHz外

         50dBc@f0±3GHz-4GHz

    16.3*14.5*3.9

    CDWF4R351A

    7.35

    400

    2.0

    17

    1

    40@1000~6000MHz

    21*9.5*4.95

    40@8350~9500MHz

    35@9500~14000MHz

    CDWF6R357A

    7.55

    500

    1.0

    14

    2

    30dBc@f0±500MHz外 50dBc@f0±3GHz-4GHz

    16.3*14.5*3.5

    CDWF6R358A

    8.55

    500

    1.0

    14

    2

    30dBc@f0±500MHz外

         50dBc@f0±3GHz-4GHz

    16.3*14.5*3.5

    CDWF6R359A

    9.55

    500

    1.0

    14

    2

    30dBc@f0±500MHz外

         50dBc@f0±3GHz-4GHz

    13*10.5*3.3

    CDWF6R360A

    10.55

    500

    1.0

    14

    2

    30dBc@f0±500MHz外 50dBc@f0±3GHz-4GHz

    13*10.5*3.3

    CDWF6R361A

    11.55

    500

    1.0

    14

    2

    30dBc@f0±500MHz外 50dBc@f0±3GHz-4GHz

    13*10.5*3.3

    CDWF4R369A

    11.725

    2050

    0.5

    15

    2

    30dBc@13.75-14.75GHz

    10.5*10.5*2.9

    CDWF6R362A

    12.55

    500

    1

    14

    2

    50dBc@8.55-9.55GHz

         50dBc@15.55-16.55GHz

    13*10.5*3.3

    CDWF4R370A

    14.25

    1000

    0.5

    15

    2

    30dBc@10.7-12.75GHz

    10.5*10.5*2.9

    CDWF4R310A

    15.5

    2000

    1

    15

    2

    30@14GHz

    6.2*5.4*2.0

    30@17GHz

    CDWD8R366A

    5.195

    209

    1.2

    17



    45dB@5450-5700MHz

    204.5*104*17.3

    5.575

    250

    1.2

    17



    45dB@5091-5300MHz

    介质波导滤波器
尺寸(单位:mm)

波形特性

主要参数

            注: 以上参数仅作参考,可根据用户要求设计。
